Graphviz

Este post foi publicado em geral em por

O Graphviz é um programa que transforma descrições textuais em diagramas. Ele utiliza a linguagem DOT, uma sintaxe simples que define nós (elementos) e arestas (ligações). Sua importância está em permitir que informações complexas — como fluxos clínicos, decisões jurídicas ou processos de pesquisa — sejam visualizadas de forma clara, hierárquica e fácil de compreender. Isso é muito útil no ensino, em apresentações e na análise de sistemas.

O site oficial do Graphviz é: https://graphviz.org/

O ChatGPT ou o Gemini podem gerar automaticamente o código DOT a partir de um texto descritivo, poupando tempo e reduzindo erros. O usuário apenas descreve o processo, e a IA entrega o código pronto para renderização no Graphviz.

📌 Exemplo prático

Suponha que você queira representar o fluxo básico de atendimento em primeiros socorros:

Descrição:

  1. Avaliar a cena
  2. Avaliar a vítima
  3. Iniciar RCP, se necessário
  4. Acionar o serviço de emergência

O ChatGPT ou Gemini pode gerar o seguinte código DOT:

digraph Atendimento {
    rankdir=TB; // Organiza de cima para baixo
    node [shape=box, style=filled, color=lightblue, fontname="Arial"];

    A [label="Avaliar a cena"];
    B [label="Avaliar a vítima"];
    C [label="Iniciar RCP se necessário"];
    D [label="Acionar serviço de emergência"];

    A -> B -> C -> D;
}

👉 Ao rodar esse código no Graphviz, o resultado será um fluxograma organizado de cima para baixo, mostrando claramente cada etapa do atendimento.

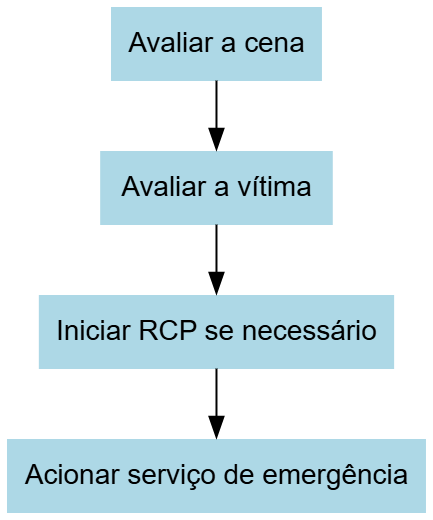

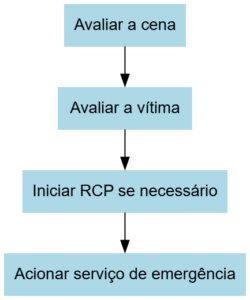

Exemplo do resultado final



Aqui estão alguns URLs de editores Graphviz online que você pode usar:
